如果您接触过石化、核电或热处理设备，大概率听过“800H”这个代号。它不算最昂贵的镍基合金，也不是耐温最高的，但偏偏在制氢转化炉、乙烯裂解炉这些关键位置，它一干就是几十年，至今难以被替代。

Incoloy 800H（美国UNS N08810，德标1.4958，国内NS112）脱胎于早期的Incoloy 800，但工程师特意给它“加了把火”——通过提高碳含量、控制铝钛比例，并强制获得粗大的晶粒，让它能在550°C~800°C的高温承压下，依然挺直腰板，不易变形开裂。简单说，它就是专门为解决普通不锈钢“高温软趴趴”和“应力腐蚀易折断”这两个痛点而生的。

一、高温承压领域的“骨干合金”

Incoloy 800H，美国牌号UNS N08810，德国标准W.Nr. 1.4958，国内对应牌号NS112。它属于镍-铁-铬（Ni-Fe-Cr）系固溶强化型高温耐蚀合金，脱胎于早期的Incoloy 800，但青出于蓝。

工程师在800的基础上做了三处关键调整：把碳含量提上去、把晶粒做粗、精确控制铝钛比例。这么一改，就让原本中规中矩的800合金，一跃成为能在700°C高温承压环境下长期坚守的“骨干材料”。说白了，它就是为解决普通不锈钢“一热就软”和“遇氯就裂”两大顽疾而生的。

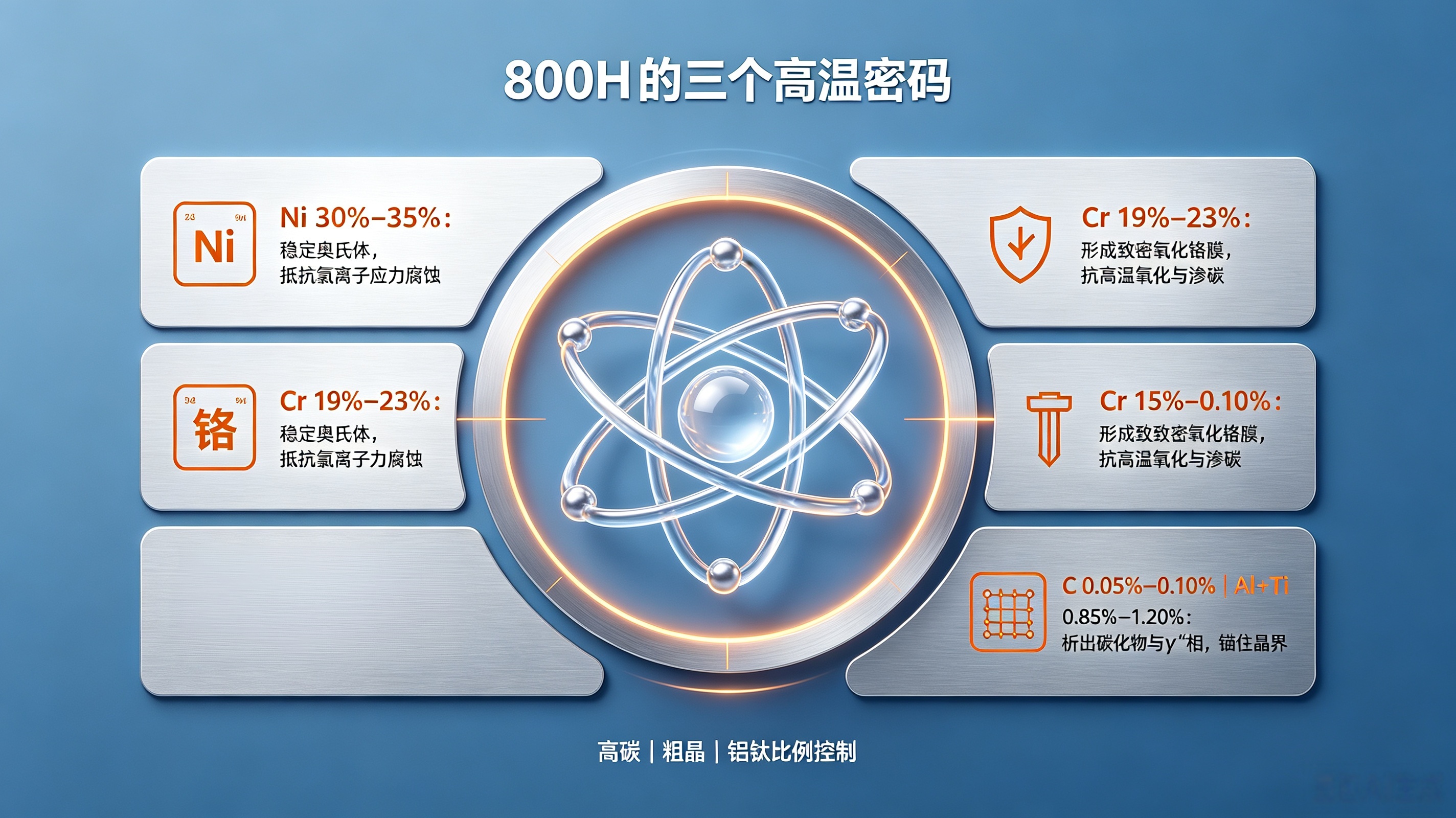

二、化学成分：三个“高温密码”

咱们不看枯燥的全元素表，只抓最重要的三个“功臣”：

还有一个反直觉的设计：标准强制要求晶粒度达到ASTM 5级或更粗。粗晶粒反而减少晶界总面积，蠕变速度被显著拖慢——这正是800H区别于普通耐热钢的核心机密。

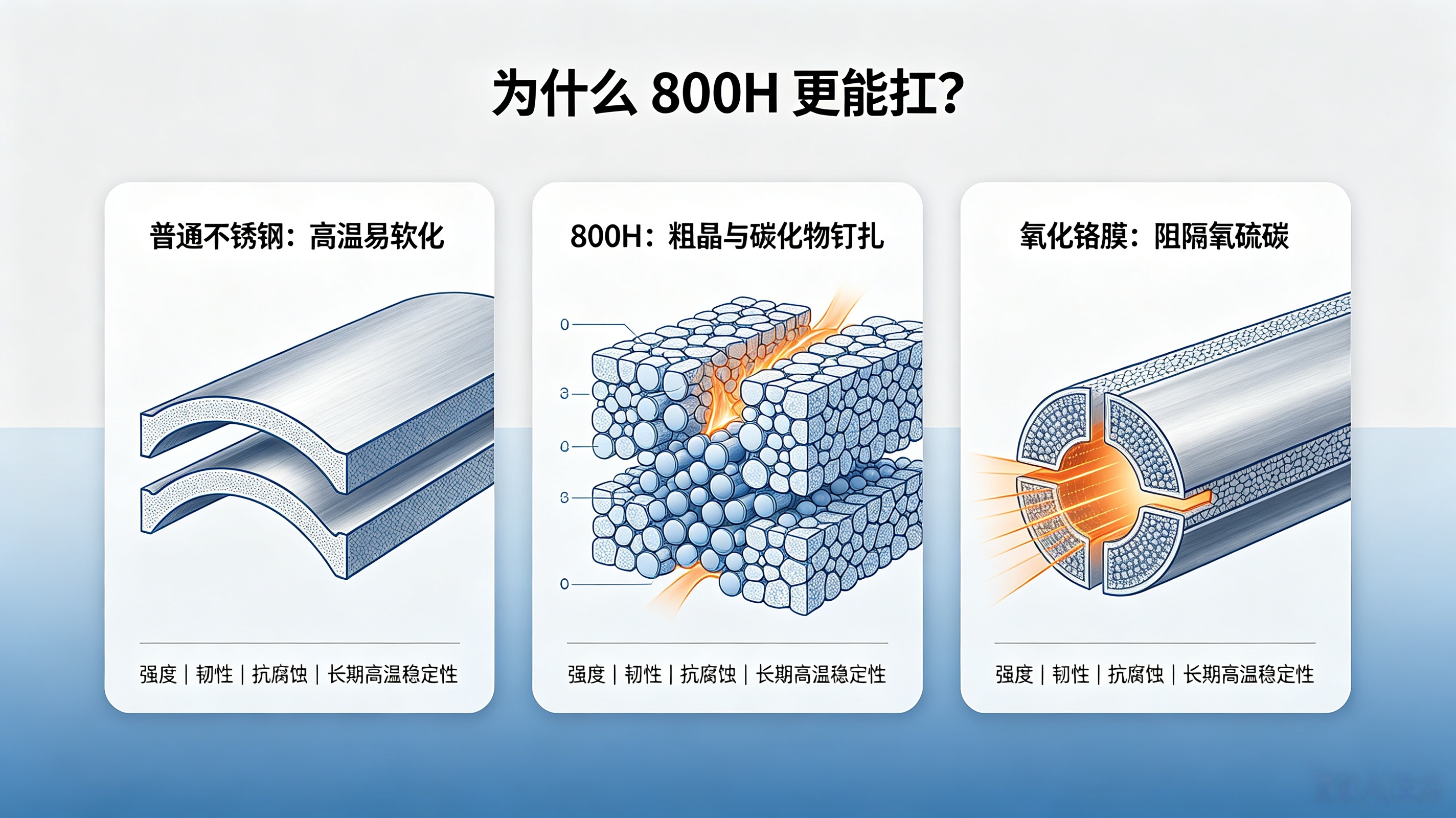

三、它最扛造的三个本事

第一，扛得住高温不“软脚”

常温下抗拉强度≥450MPa（管材）/≥517MPa（棒材），长期工作温度覆盖-196°C到700–800°C，短时甚至能耐受1000–1100°C。在600–900°C这个关键区间，它的蠕变断裂强度是普通不锈钢望尘莫及的。

第二，挡得住氯离子不“暴裂”

含氯离子的水溶液是奥氏体不锈钢的噩梦，应力腐蚀开裂常常毫无预兆。但800H凭借30%以上的镍含量，对这类失效模式几乎免疫——这意味着设备安全冗余大幅提升。

第三，顶得住氧化不“脱皮”

高铬加铝的组合，让表面氧化膜既致密又稳定，长期暴露在高温含硫、含钒介质中也不易剥落。不过在硫酸和盐酸环境里它表现一般，选材时需要避开。

四、应用领域

这些部位一旦停机，动辄就是千万级的损失，所以没人敢在这类地方凑合：

只要是需要“长周期、不检修、持续受热”的承压部位，几乎都能看到800H的身影。

五、加工它，有三条规矩千万别破

如果您打算用800H制作设备，这三条是老师傅们用教训换来的经验：

规矩一：焊后必须热处理

推荐焊材用ERNiCr-3（82焊丝），追求更高强度可选617焊丝。焊后务必在899°C进行固溶热处理——按厚度每25mm保温1小时（至少半小时），随后空冷。这一步千万不能省，否则高温服役时应力释放会导致沿晶界开裂，后果很严重。

规矩二：热加工盯紧温度区间

热加工范围1140–900°C，固溶处理典型温度1175°C。温度掉到900°C以下就别再使劲了，容易出裂纹。

规矩三：冷加工超量要回炉

800H的加工硬化率比普通不锈钢高得多，一旦冷变形量超过10%，必须重新固溶处理，不然下一步成型会非常吃力。

六、买材料别搞混标准，管材和棒材要求不一样

不同产品形态对应不同标准，验收时吃过亏的人不在少数：

特别注意：B408对棒材的抗拉强度要求（≥517MPa）远高于B407对管材的要求（≥450MPa）。所以采购时务必按实际形态对照标准，别拿着管材的标准去验收棒材，那就要闹笑话了。

七、我们这能供什么形态？——不止棒管板锻，粉末也有

无锡科镍重工机械有限公司不仅懂材料，更懂您的加工痛点。我们常备Incoloy 800H的多种产品形态，灵活满足从研发试样到批量工程的各种需求：

此外，带材、丝材、焊接件我们也能配套提供。不管您是做3D打印、粉末冶金，还是传统机加工、高温设备制造，基本都能一站式凑齐，省去您东奔西跑的麻烦。我们还配套热处理、机加工等深加工服务，让材料到手就能用。

Incoloy 800H之所以能长盛不衰，靠的既不是最贵的元素，也不是最复杂的工艺，而是一套精巧的配方设计——高碳、粗晶、合适的铝钛比，在600–900°C的关键区间实现了强度、韧性和抗腐蚀的绝佳平衡。它填补了普通耐热钢和昂贵高温合金之间的性能空白，是工程选材中真正的“六边形战士”。

材料选对了，设备才能扛得住时间的考验。如果您正在为800H的选型、加工或者供货发愁，不妨联系我们陪您一起把方案捋清楚。

--无锡科镍重工机械有限公司
地址：江苏省无锡市锡山区锡港路886号
