在镍铁铬耐热合金家族中，Incoloy 800系列是应用最广泛、历史最悠久的合金牌号之一。这三个牌号的基础化学成分几乎一致——Ni 30~35%、Cr 19~23%、Fe为余量，但碳含量下限、Al+Ti总和的控制精度以及固溶热处理制度的不同，直接决定了它们在高温蠕变强度上的巨大差异。选错了牌号，轻则寿命缩短，重则发生高温承压事故。本文将从冶金原理出发，结合工程选型需求，逐一拆解三者的核心差异，帮助您在采购与设计阶段做出精准判断。

一、成分差异：三个“控制精度”的分水岭

三个牌号的镍铬基体范围完全相同，真正拉开差距的是以下三个指标：

800H在800的基础上提高碳含量下限至0.05%并采用高温固溶获得粗晶组织，目的是保证晶界有足够的M₂₃C₆型碳化物析出，钉扎晶界、抑制高温蠕变。800HT则更进一步，将Al+Ti合计的下限从800H的0.30%提升至0.85%，促使服役过程中析出弥散共格的γ′相（Ni₃(Al,Ti)），在650~850℃区间产生沉淀强化效果，使10万小时蠕变断裂强度比800H再高出约15~25%。

简言之：800HT是在800H的粗晶基础上，用更高的Al+Ti下限换取了更高温度区间的最优蠕变性能。

二、性能边界：温度决定选型

三者的室温力学性能指标几乎一致（抗拉≥520MPa、屈服≥205~210MPa、伸长率≥30%），差异完全体现在高温持久性能上。

Incoloy 800以细晶组织为主，蠕变持久强度在三者中最低，常规长期使用温度上限约593℃，ASME压力容器规范下的最高设计温度仅为538℃。它适用于600℃以下、不受持续压力载荷的工况，如一般耐热工装、低温烟气管道等。

Incoloy 800H通过控碳和粗晶退火，在600℃以上具备良好的蠕变断裂性能，且在700℃以下长时间使用时仍能保持较好的韧性。其ASME压力容器最高设计温度可达899℃，蠕变断裂强度约为800的2倍，适用于600~700℃的中长期高温承压工况，如制氢转化炉出口管、重整炉过渡段等。

Incoloy 800HT在700℃以上展现出三者中最优异的蠕变强度，ASME规范下适用温度可达950℃甚至更高，特别适合长期高温、持续载荷、热循环严苛的工况，如乙烯裂解炉管、烃类裂解装置等。

需要特别注意的是：如果工况中频繁出现700℃以下的温度波动，或部件有一部分长期处于700℃以下，应优先选用800H而非800HT。因为800H的Al+Ti上限被控制在0.7%，在700℃以下能保持更好的长期韧性。

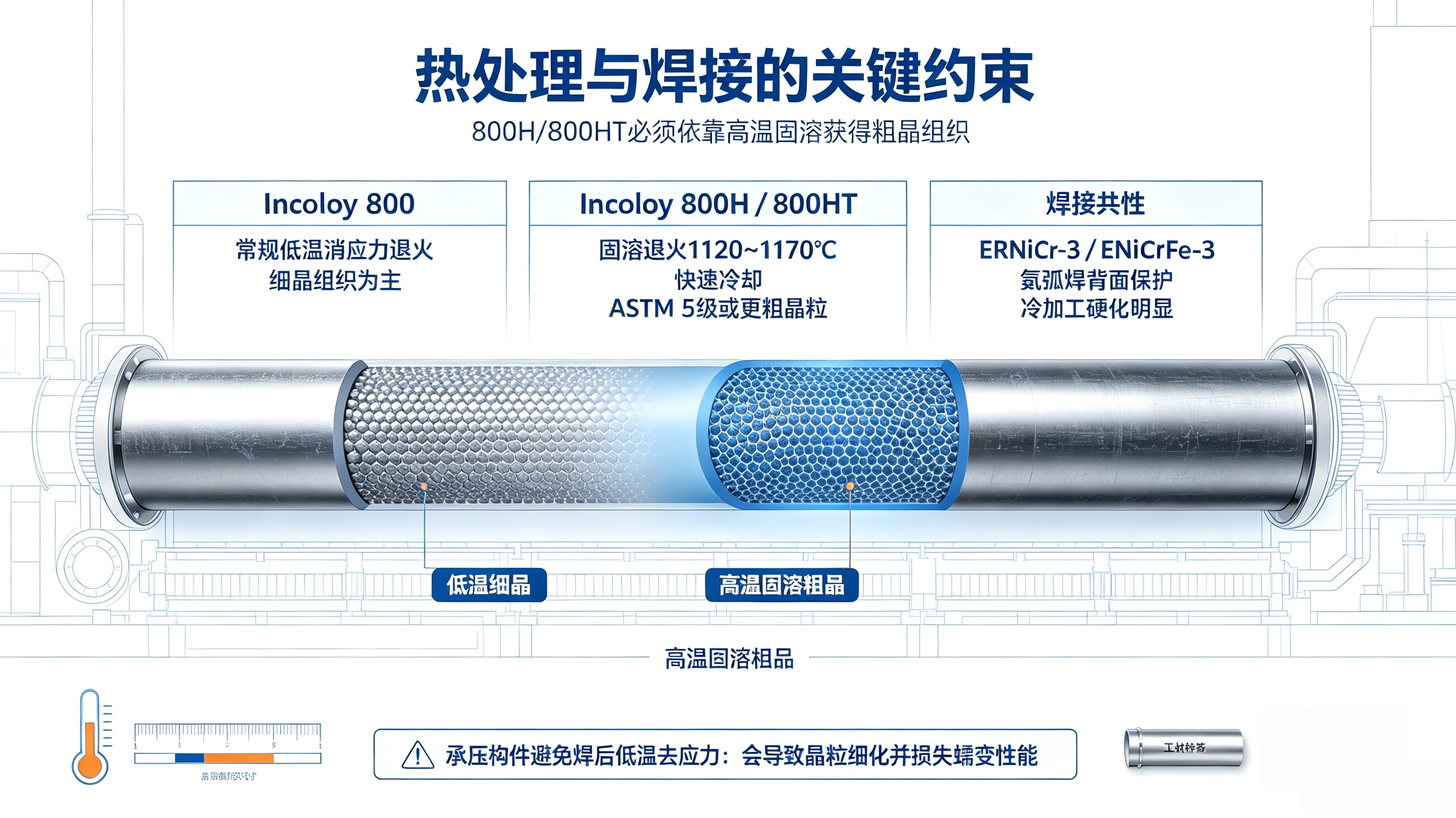

三、热处理与焊接的关键约束

三者在加工和焊接上具有共性：均使用匹配焊材ERNiCr-3（82焊丝）/ ENiCrFe-3（182焊条），氩弧焊建议背面保护，冷加工硬化倾向明显。

但热处理要求截然不同。Incoloy 800可进行常规低温消应力退火；而800H和800HT必须经过1120~1180℃的高温固溶处理并快速冷却，才能获得ASTM 5级或更粗的晶粒组织。承压构件不建议焊后进行低温去应力退火，因为低温热处理会导致晶粒细化，永久性损失高温蠕变性能。

四、典型使用环境：三大牌号的“主场”在哪里

Incoloy 800系列的核心优势在于高温下的抗氧化、抗渗碳和抗氮化能力，同时兼具良好的抗应力腐蚀开裂性能。但三个牌号在实际工程中的“主场”有明显分野。

Incoloy 800的主场：600℃以下的耐蚀与一般耐热场景。该牌号在零下、室温和600℃高温下均能发挥稳定性能。典型使用环境包括：硝酸装置中的换热器管束、化学加工中的反应器和管道系统、纸浆制造中的松香酸处理设备，以及垃圾焚烧内衬等需要抗腐蚀但无持续蠕变载荷的部件。在石化行业中，800也常用于炉部件和工艺管道，但仅限于温度较低、载荷条件不苛刻的区段。

Incoloy 800H的主场：600~815℃的中长期高温承压环境。800H是高温装备的“老黄牛”——在Inconel过于昂贵、304/316强度不足的区间，它恰好卡在性价比最优的位置。典型使用环境包括：制氢转化炉的一段转化炉管和集气管，在800~950℃下输送含氢、一氧化碳及水蒸气的工艺气体；合成氨装置的转化管；发电厂锅炉的蒸汽过热器管，工作温度600~700℃；核电站高温高压水环境中的蒸发器部件。在热处理行业，800H用于渗碳炉、氮化炉的辐射管和马弗罐，能够在还原、氧化和氮化气氛交替变化的环境中保持稳定。

Incoloy 800HT的主场：700~1000℃的高应力、持续载荷环境。800HT是目前乙烯裂解炉辐射段炉管、烃类蒸汽转化炉管和高温工业炉承力构件的首选材料。在乙烯裂解炉中，辐射管外壁承受火焰加热，管内通过烃类蒸汽，工作温度可达950~1050℃；800HT在700~950℃长期载荷下表现出低蠕变速率和长断裂寿命，是这类“内压+高温”静止部件的标准选材。在渗碳气氛方面，800HT的抗渗碳能力远优于310S等奥氏体不锈钢，相同条件下渗碳深度可降低约80%。此外，800HT也适用于制氢转化炉的出口集合管、加热炉辐射管、蒸汽过热器以及核电超临界水冷反应堆的燃料包壳研究场景。

五、如何选择牌号：一条清晰的分界线

面对“Incoloy 800系列”的采购需求，选型的核心判据只有两个：温度和是否存在持续应力（特别是蠕变载荷）。以下是一套可直接用于工程决策的选型逻辑。

第一判据：温度

低于600℃：选Incoloy 800。这一区间以抗氧化和耐腐蚀为主要需求，蠕变不是主导失效模式。800的细晶组织在低温段反而有利于韧性和加工性能。

600~815℃：选Incoloy 800H。这一区间必须考虑蠕变，800H的粗晶组织和高碳下限保证了足够的碳化物晶界钉扎。800H的长期使用温度上限约为815℃，短期可到850℃。在600~800℃区间，800H的性价比最优。

800~950℃：选Incoloy 800HT。800HT的长期使用上限约为950℃，其Al+Ti下限带来的γ′相强化在800℃以上才充分体现价值。在800~950℃区间，800H虽可短期使用，但蠕变安全裕度明显收窄。

第二判据：是否存在持续载荷

温度达标并不意味着牌号选对了。“温度＞593℃且有持续载荷”是必须指定800H或800HT而非800的硬性判据。如果部件在高温下仅承受自重或间歇载荷，800H的粗晶可能并非必要；但如果部件是承压炉管、转化管或承受持续拉应力的结构件，则必须使用800H或800HT。

第三判据：设计寿命

这是800H与800HT之间的关键区分点。如果设计寿命要求达到10万小时（约11年连续运行）以上，应选用800HT；如果设计寿命在5万小时以下，800H已经足够。800HT的Al+Ti严格控制使其蠕变数据更可预测、离散度更小，这对于长寿命承压设备的安全裕度设计至关重要。

第四判据：温度波动方向

如果工况中频繁出现700℃以下的温度波动，或者部件的一部分永久处于700℃以下，应选用800H而非800HT。原因在于800HT的Al+Ti下限较高（0.85%），在700℃以下长期使用时韧性低于800H；800H的Al+Ti上限被控制在0.7%，在较低温度段保持了更好的长期韧性。

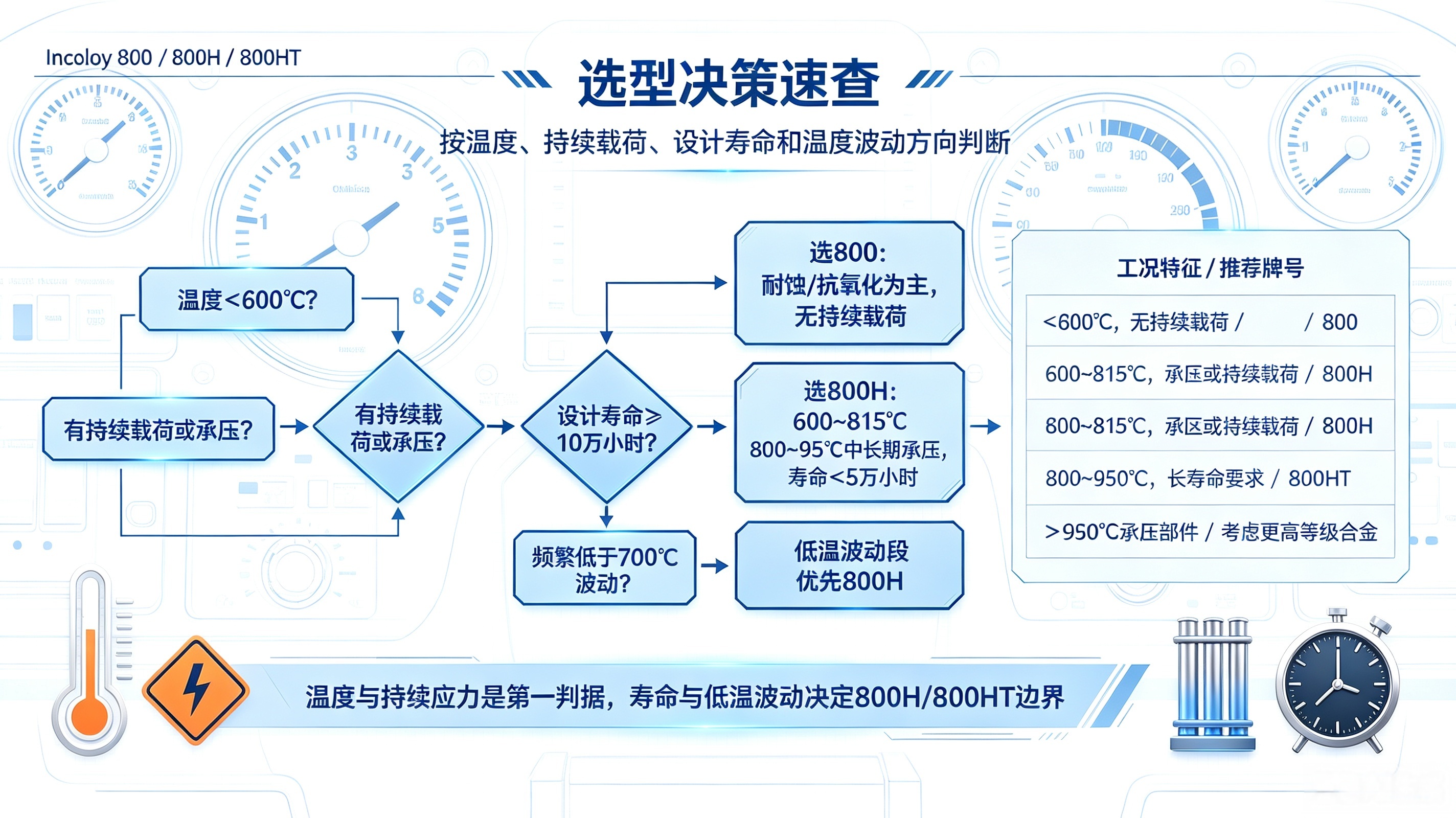

选型决策速查表

一个常见的选型误区

采购文件中常出现“Incoloy 800系列”的笼统表述，但三个UNS牌号的成分表看起来几乎相同，价格差异却可超过18%。更隐蔽的风险在于：符合800标准但碳含量在0.03%左右的低炭炉次，在600℃以上的蠕变强度远低于预期——“符合规范”不等于“适用于您的工况”。因此，在采购800H或800HT时，应明确要求在质保书中列出实测碳含量、Al+Ti合计值以及晶粒度级别，而非仅确认“符合ASTM B407”。

六、无锡科镍重工的产品覆盖

无锡科镍重工机械有限公司坐落于江苏无锡，是一家专注镍基合金、高温合金、耐蚀合金研发、生产、销售与定制服务的高新技术企业。在Incoloy 800系列合金领域，公司可提供全形态供货：

钢管：无缝管及焊接管，执行ASTM B407 / ASME SB-407标准，覆盖一般高温用无缝管及换热管特殊要求；

钢板/带材：厚度0.3mm~200mm，热轧及冷轧板材、中厚板，执行ASTM B409 / ASME SB-409标准；

圆钢：直径4mm~500mm，锻造棒Φ45mm~Φ200mm，执行ASTM B408 / ASME SB-408标准；

六角棒：对边尺寸2mm~100mm，同样执行ASTM B408标准；

锻件：法兰、环件及定制锻件，执行ASTM B564 / ASME SB-564标准；

合金粉末：可供应适用于增材制造及表面工程的Incoloy 800系列合金粉末。

公司产品涵盖Incoloy 800、800H、800HT三个牌号，可根据客户工况温度、载荷条件及执行标准进行精准选材推荐。无论您是需要ASTM/ASME美标产品，还是EN/DIN欧标或GB/T国标对应牌号，均可提供配套材质证明书及第三方检测报告。

选材建议：温度＜600℃且非蠕变主导工况，选800；600~700℃中长期承压，选800H；＞700℃长期高温持续载荷，选800HT。

无锡科镍重工可依据您的具体工况参数，提供从材料选型到成品交付的一站式解决方案。
